WB-3000F 溫度變送(顯示)器

  • WB-3000F 溫度變送(顯示)器
  • WB-3000F 溫度變送(顯示)器
  • WB-3000F 溫度變送(顯示)器
  • WB-3000F 溫度變送(顯示)器
型號︰WB-3000F
品牌︰SKYWEAL
原產地︰中國
單價︰-
最少訂量︰-

 共有 5 相關信息
12345下一個

產品描述
◆概述
  WB□-□□□型熱電偶、熱電阻溫度變送(顯示)器,是DDZ-Ⅲ、DDZ-S系列儀表中現場安裝的溫度變送及顯示單元,采
用二線制傳送方式,二根導線將熱電偶、熱電阻等非線性微弱信號放大變換為標準的4-20mA電流信號;同時可以就地顯示
(LED或LCD)溫度。
  變送器可以安裝于熱電偶、熱電阻接線盒內與之形成一體化結構,傳感器與介質接觸部位表面燒結上聚四氟乙烯,可廣
氾用於化工領域。
◆型號規格分類
WB□-3 (a) (b) (c) F
 WB   3
功      能
a
形式
1
      4-20mA變送遠傳 普通防水接線盒
2
      4-20mA變送遠傳
3
      4-20mA變送遠傳+顯示

b
輸入信號
0
 其他
1
 熱電偶,K、E等;
2
 熱電阻,PT100、Cu50 等
c連接方式
1
 螺紋連接:公制、英制
2
 法蘭連接:公制、英制
  ◆特點
  SMD貼片製作,耐溫、耐濕、抗震。
  結構小巧,緊湊,微功耗,易安裝。
  微弱信號就近變換成電流遠傳,抗干擾性強,通用性強。
  採用超低漂移運放,溫度漂移特小。
  就地顯示變送遠傳三位一體,使用更方便。
  防爆外殼,使用更可靠更安全。

  ◆主要技術指標
  基本誤差:±0.25%F.S,±0.5%F.S;熱電偶冷端補償誤差小於±1℃。
  電源電壓:24V±5%DC, (12~36VDC)
  溫度補償範圍:0~80℃,漂移<0.015%/
  外形:模塊Ф45 X 16mm安裝孔2-Ф4,中心距36mm,變送遠傳 Ф65 X 90
     顯示+變送 Ф65 X 100

  ◆推薦測量範圍
分度號
測   量   范   圍
K
   0~300、600、800、1000、1100
E
   0~300、400、600、800
Pt100
   0~50、100、200、400、600, -100~0, -200~0
Cu50
   0~50、100、150; -50~150
     點擊查看大圖







  ◆安裝使用
溫度模塊
  將溫變用螺釘固定于熱電阻(偶)接線盒中,將輸入信號與電源(輸出)線按正確極性接入:
如下圖所示
變送遠傳或變送遠傳顯示
   將變送器的接線側打開,將電源(輸出)線(無極性)接入接線盒中:
如下圖所示

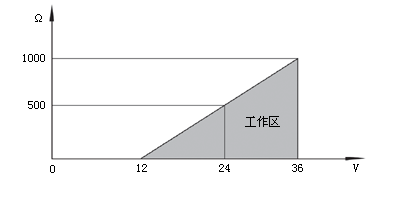

溫度供電電源與負載應符合下圖:

優選U=18V+20mA×R
   工作電壓不得大於36V,電源正反接入變送器均能正常工作;但切不可將電源線接入輸入信號端子上,這樣將可能損
坏內部電路。當熱電偶、熱電阻信號開路時,輸出將大於20mA,但為避免損坏溫變及配套儀表,內部電路將電流限制于
28mA內。

  ◆校驗方法
  儀器設備:
  0.01-10K直流電阻箱,
  0.01級;
  250Ω標準電阻,±0.01%;
  電位差計,0.01級;
  24VDC電源,±2%
  直流數字電壓表,±0.05%
方法:用電阻箱或電位差計分別代替熱電阻或熱電偶,R用250Ω標準電阻,通電穩定15分鐘后,用電壓表測量R上的壓降。
  ①輸入零位信號,(調整零位電位器),待電壓表示值穩定后,其示值應符合精度要求。
  ②輸入量程信號,(調整量程電位器),待電壓表示值穩定后,其示值應符合精度要求。
  ③分別輸入 10%、30%、50%、70%、90%信號,校核誤差。
  ④熱電偶電勢輸入時,因變送器自身具有冷端補償,用相應分度號的補償導線與電位差計連接(用普通導線可因溫度變
送器有自然而引入誤差,但數值不大),輸入信號應為分度表的電勢值與室溫對應的電勢值之差,才能保証溫度變有正確的
冷端補償功能。如K分度號,400℃時,分度表電勢為16.397mv,室溫20℃對應電勢為0.798mv,則應輸入15.599mv。
  ⑤溫變的校驗每六個月一次。

  ◆訂貨須知
  訂貨時,需註明型號、分度號、測量範圍、基本誤差、工作環境溫度、變松型式;保護管直徑、長度、材質、連接方式
等。特殊規格可協商訂購。
