| ◆主要技术指标 |
| |
测量范围：-60~40℃，0~50、100、150、200、250℃，也可以由用户指定； |
|
| |
精度等级：1.5%F.S |
| |
工作压力： 使用压力4.0MPa； |
| |
F4 包层厚度：~1.0mm，也可由用户指定； |
| |
防腐质量检验：采用电火花微孔探伤检测，电压12kV，频率 1.6 X 106Hz 不击穿； |
| |
金属保护管材质：304；或由用户指定； |
| |
金属保护管外径；Ф6，Ф8，Ф10； |
| |
连接方式：(1) 可动外螺纹：公制、英制，由用户指定； |
| |
(2) 法兰连接：公制、英制，由用户指定； |
| |
指示表外径：D= Ф80，Ф100，Ф150； |
| |
|
| |
|
| |
点击查看大图 |
| |
|
| |
◆型号、示意图及规格 |
|
型号
|
示意图
|
安装固定装置
|
插入长度L
|
|
形式
|
公称压力
|
|
WSS-481F
WSS-411F
WSS-401F
WSS-581F
WSS-511F
WSS-501F
|
|
可
动
外
螺
纹
|
4.0MPa以下
|
100
150
200
250
300
400
500
750
1000
1250
1500
2000 |
|
WSS-482F
WSS-412F
WSS-402F
WSS-582F
WSS-512F
WSS-502F
|
|
固
定
法
兰
|
4.0MPa以下
|
|
| |
|
| |
|

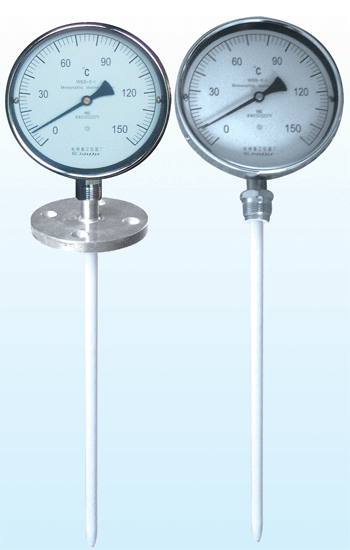

| 全防腐温度仪表，采用 的加工技术，将聚四氟乙烯烧结在测温保护管及连接装置金属表面，以确保传感器与介质接触部 |
| 位不被腐蚀。可广泛应用于各类化工企业，可测量任何种类、任意浓度的酸、碱及强氧化剂等工艺介质的温度。 |
| |
|
| ◆安装注意事项 |
| |
保护管外衬聚四氟乙烯包层较薄，易被尖硬物质刺破，在拆箱、安装过程中要小心，以免刺穿碰坏。 |
| |
验收检验：聚四氟乙烯保护管出厂前已经严格检验，但为防止拆箱、运输过程的损坏，使用前应外观检查，并采用电火花 |
| |
微孔探伤检测，电压12kV，频率 1.6 X 106Hz 不击穿； |
| |
聚四氟乙烯固定螺纹，工作压力为0.6MPa，安装时用力适当，松紧适度，以免拧坏聚四氟乙烯固定螺纹。 |
| |
|
| |
◆订货须知 |
| |
订货时需注明型号、分度号、总长及插入长度 (L及Ⅰ)、金属保护管外径及材质、连接装置形式及规格、数量； |
| |
固定螺纹采用聚四氟乙烯，在螺纹规格前加“F”，如：FM27×2；如有特殊要求，请在订货时详细说明。 |
